1電纜概念與品種

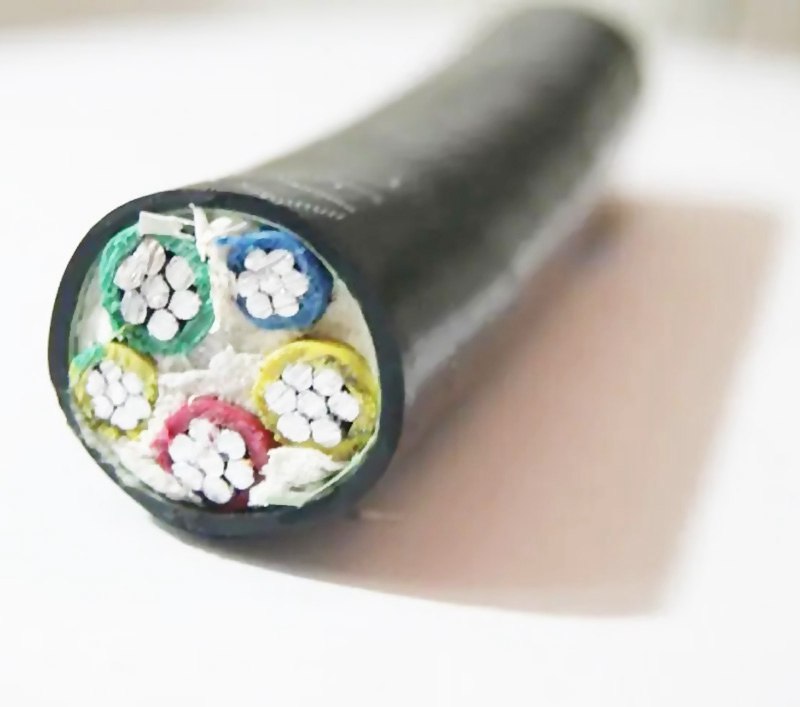

　　一般是由幾根或幾組導線[每組至少兩根]絞合而成的相似繩子的電纜, 每組導線之間彼此絕緣, 并常圍繞著一根中心扭成, 整個外面包有高度絕緣的覆蓋層



　　電線電纜是指用于電力、通訊及相關傳輸用處的資料。“電線”和“電纜”并沒有嚴厲的邊界。一般將芯數少、產品直徑小、結構簡略的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米) 稱為大電線，較小的(小于或等于6平方毫米) 稱為小電線，絕緣電線又稱為布電線。



　　電線電纜首要包含裸線、電磁線及電機電器用絕緣電線、電力電纜、通訊電纜與光纜。電纜有電力電纜、操控電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜等等。它們都是由多股導線組成，用來銜接電路、電器等。



　　2電線電纜命名



　　電線電纜的完好命名一般較為雜亂，所以人們有時用一個簡略的稱號(一般是一個類別的稱號) 結合類型規范來替代完好的稱號，如“低壓電纜”代表0.6/1kV級的一切塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只需寫出電線電纜的規范類型規范，就能清晰詳細的產品，但它的完好命名是怎樣的呢？



　　電線電纜產品的命名有以下準則：



　　1、產品稱號中包含的內容：



　　(1)產品運用場合或巨細類稱號



　　(2)產品結構資料或型式；



　　(3)產品的重要特征或附加特征



　　根本按上述次序命名，有時為了著重重要或附加特征，將特征寫到前面或相應的結構描繪前。



　　2、結構描繪的次序



　　產品結構描繪按從內到外的準則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。



　　3、簡化



　　在不會引起混雜的情況下，有些結構描繪省寫或簡寫，如轎車線、軟線中不答應用鋁導體，故不描繪導體資料。



　　事例：



　　額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 (太長了！)



　　“額外電壓8.7/15kV”——運用場合/電壓等級



　　“阻燃”——著重的特征



　　“銅芯”——導體資料



　　“交聯聚乙烯絕緣”——絕緣資料



　　“鋼帶鎧裝”——鎧裝層資料及型式(雙鋼帶空隙繞包)



　　“聚氯乙烯護套”——表里護套資料(表里護套資料均一樣，省寫內護套資料)



　　“電力電纜”——產品的大類稱號



　　與之對應的類型寫為ZR-YJV22-8.7/15，類型的寫法見下面的闡明。



　　3電線電纜類型



　　電線電纜的類型組成與次序如下：



　　[1:類別、用處]-[2:導體]-[3:絕緣]-[4:內護層]-[5:結構特征]-[6:外護層或派生]-[7:運用特征]



　　其間，1-5項和第7項用拼音字母標明，高分子資料用英文名的第位字母標明，每項可所以1-2個字母；第6項是1-3個數字。



　　類型中的省掉準則：電線電纜產品中銅是首要運用的導體資料，故銅芯代號T 省寫，但裸電線及裸導體制品在外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不標明大類代號，電氣配備用電線電纜類和通訊電纜類也不列明，但列明小類或系列代號等。第7項是各種特別運用場合或附加特別運用要求的符號，在“-”后以拼音字母符號。有時為了杰出該項，把此項寫到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業規范) 、-TH(濕熱區域用) 、FY-(防白蟻、企業規范) 等。



　　數字符號 鎧裝層 外被層或外護套



　　0 無 ---



　　1 聯鎖鎧裝 纖維外被



　　2 雙層鋼帶 聚氯乙烯外套



　　3 細圓鋼絲 聚乙烯外套



　　4 粗圓鋼絲



　　5 皺紋(軋紋) 鋼帶



　　6 雙鋁(或鋁合金) 帶



　　8 銅絲織造



　　9 鋼絲織造



　　4電線電纜運用



　　1、電力體系



　　電力體系選用的電線電纜產品首要有架空裸電線、匯流排（母線）、電力電纜（塑料線纜、油紙力纜（根本被塑料電力電纜替代）、橡套線纜、架空絕緣電纜）、分支電纜（替代部分母線）、電磁線以及電力設備用電氣配備電線電纜等。



　　2、信息傳輸體系



　　用于信息傳輸體系的電線電纜首要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。



　　3、機械設備、儀器外表體系



　　此部分除架空裸電線外簡直其他一切產品均有運用，但首要是電力電纜、電磁線、數據電纜、儀器外表線纜等。



　　5電線電纜產品



　　1、裸電線及裸導體制品



　　本類產品的首要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝首要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品首要用在城郊、鄉村、用戶主線、開關柜等。



　　2、電力電纜



　　本類產品首要特征是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力體系的相線、零線和地線），如二芯以上架空絕緣電纜，或再添加護套層，如塑料/橡套電線電纜。首要的工藝技術有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有必定差異。產品首要用在發、配、輸、變、供電線路中的強電電能傳輸，經過的電流大（幾十安至幾千安）、電壓高（220V 至500kV 及以上）。



　　3、電氣配備用電線電纜



　　該類產品首要特征是：品種規范繁復，運用規模廣泛，運用電壓在1kV 及以下較多，面臨特別場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。



　　4、通訊電纜及光纖（簡略介紹）



　　跟著近二十多年來，通訊職業的飛速發展，產品也有驚人的發展速度。從曩昔的簡略的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，乃至組合通訊纜等。該類產品結構尺度一般較小而均勻，制作精度要求高。



　　5、電磁線（繞組線）



　　首要用于各種電機、儀器外表等。



　　電線電纜的衍生/新產品



　　電線電纜的衍生/新產品首要是因運用場合、運用要求不同及配備的便利性和下降配備本錢等的要求，而選用新資料、特別資料、或改動產品結構、或進步工藝要求、或?qū)⒉煌贩N的產品進行組合而產生。



　　選用不同資料如：阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等；



　　改動產品結構如：耐火電纜等；



　　進步工藝要求如：醫用線纜等；



　　組合產品如：OPGW 等；



　　便利設備和下降配備本錢如：預制分支電纜等。



　　6



　　1、常用的電線、電纜按用處分有哪些品種？



　　答：按用處可分為裸導線、絕緣電線、耐熱電線、屏蔽電線、電力電纜、操控電纜、通訊電纜、射頻電纜等。



　　2、絕緣電線有哪幾種？



　　答：常有的絕緣電線有以下幾種：聚氯乙烯絕緣電線、聚氯乙烯絕緣軟線、丁腈聚氯乙烯混合物絕緣軟線、橡皮絕緣電線、農用地下直埋鋁芯塑料絕緣電線、橡皮絕緣棉紗紡織軟線、聚氯乙烯絕緣尼龍護套電線、電力和照明用聚氯乙烯絕緣軟線等。



　　3、電纜橋架適合于何種場合？



　　答：電纜橋架適用于一般工礦企業室表里架空敷設電力電纜、操控電纜，亦可用于電信、播送電視等部分在室表里架起。



　　4、電纜附件有哪些？



　　答：常用的電附件有電纜終端接線盒、電纜中心接線盒、銜接管及接線端子、鋼板接線槽、電纜橋架等。



　　5、什么叫電纜中心接頭？



　　答：銜接電纜與電纜的導體、絕緣屏蔽層和維護層，以使電纜線路銜接的設備，稱為電纜中心接頭。



　　7



　　1、用處代碼－不標為電力電纜，K 為操控纜，P 為信號纜;



　　2、絕緣代碼－Z 油浸紙，X 橡膠，V 聚氯乙烯，YJ 交聯聚乙烯



　　3、導體資料代碼－不標為銅，L 為鋁;



　　4、內護層代碼－Q 鉛包，L 鋁包，H 橡套，V 聚氯乙烯護套



　　5、派生代碼－D 不滴流，P 干絕緣;



　　6、外護層代碼



　　7、特別產品代碼－TH 濕熱帶，TA 干熱帶;



　　8、額外電壓－單位KV



　　8



　　1、SYV ：實心聚乙烯絕緣射頻同軸電纜



　　2、SYWV(Y)：物理發泡聚乙絕緣有線電視體系電纜，視頻（射頻）同軸電纜（SYV 、S YWV 、SYFV ）適用于閉路監控及有線電視工程



　　SYWV （Y ）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理 發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）



　　3、信號操控電纜（RVV 護套線、RVVP 屏蔽線）適用于樓宇對講、防盜報警、消防、主動抄表等工程



　　RVVP ：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V 2-24芯 用處：儀器、外表、對講、監控、操控設備



　　4、RG ：物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網（HFC ）中傳輸數據模擬信號



　　5、KVVP ：聚氯乙烯護套織造屏蔽電纜 用處：電器、外表、配電設備的信號傳輸、操控、丈量



　　6、RVV （227IEC52/53） 聚氯乙烯絕緣軟電纜 用處：家用電器、小型電動工具、外表及動 力照明



　　7、AVVR 聚氯乙烯護套設備用軟電纜



　　8、SBVV HYA 數據通訊電纜（室內、外）用于電話通訊及無線電設備的銜接以及電話配線網的 分線盒接線用



　　9、RV 、RVP 聚氯乙烯絕緣電纜



　　10、RVS 、RVB 適用于家用電器、小型電動工具、儀器、外表及動力照明銜接用電纜



　　11、BV 、BVR 聚氯乙烯絕緣電纜 用處：適用于電器外表設備及動力照明固定布線用



　　12、RIB 音箱銜接線（發燒線）



　　13、KVV 聚氯乙烯絕緣操控電纜 用處：電器、外表、配電設備信號傳輸、操控、丈量



　　14、SFTP 雙絞線 傳輸電話、數據及信息網



　　15、UL2464 電腦銜接線



　　16、VGA 顯示器線



　　17、SYV 同軸電纜 無線通訊、播送、監控體系工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）



　　18、SDFAVP 、SDFAVVP 、SYFPY 同軸電纜，電梯專用



　　19、JVPV 、JVPVP 、JVVP 銅芯聚氯乙烯絕緣及護套銅絲織造電子計算機操控電纜



　　9



　　1、銅：導電性僅次于銀，導熱性僅次于金、銀；抗腐蝕，無磁性，塑性好，易于焊接，用處廣泛。銅合金首要為進步銅的耐磨性，耐腐蝕性及機械物理性能。



　　2、銀：金屬導電性及導熱性最高，具有杰出的耐腐蝕性及耐氧化性，易于焊接；首要用于鍍層和包復層；首要用做耐高溫線及（注：按照集膚效應原理）用做高頻通訊電纜導體。



　?。?、鋁：導電性僅次于銀、銅、金；導熱性好，耐腐蝕性好，機械強度一般，塑性好，比重小。缺陷是抗拉強度低，不易焊接。鋁合金首要為進步鋁的機械強度，耐熱性及可焊性。



　?。?、金，鎳：用做耐高溫線。



　　５、鐵（鋼）：常作復合導體的加強資料，如鋼芯鋁較線，銅包鋼，鋁包鋼線等。



　?。?、鋅：用做鋼絲／鋼帶／鐵導體的鍍層，用以防腐蝕。



　?。贰㈠a：用做鋼絲／銅線的鍍層，用以防腐蝕，并有利于銅線的焊接。



　　10



　　電纜假如要長時間寄存，電纜是否放置于：



　　1、屋檐下。電纜只在不直接暴露在陽光照耀或超高溫下, 規范局域網電纜就可以運用, 主張運用管道。



　　2、外墻上。防止陽光直接照耀墻面及人為損壞。



　　3、管道里(塑料或金屬的) 。如在管道里, 留意塑料管道的損壞及金屬管道的導熱。



　　4、懸空運用/架空電纜?？紤]電纜的下垂和壓力。計劃選用哪種綁縛辦法? 電纜是否被陽光直接照耀。



　　5、直接在地下電纜溝中鋪設, 這種環境是操控規模最小的。電纜溝的設備要定時進行枯燥或濕潤程度的查看。



　　6、地下管道。為便于往后的晉級, 電纜替換以及與外表壓力和周圍環境阻隔, 輔設管道相阻隔, 輔設管道是一個較好的辦法。但不要寄希望于管道會永久堅持枯燥, 這將影響對電纜品種的挑選。



　　11



　　電纜線路常見的毛病有機械損害、絕緣損害、絕緣受潮、絕緣老化蛻變、過電壓、電纜過熱毛病等。當線路產生上述毛病時，應堵截毛病電纜的電源，尋覓毛病點，對毛病進行查看及剖析，然后進行修補和實驗，該割除的割除，待毛病消除后，方可康復供電。



　　12



　　埋設電纜線路的安全要求有：



　　1、電纜線彼此穿插時，高壓電纜應在低壓電纜下方。假如其間一條電纜在穿插點前后1m 規模內穿管維護或用隔板離隔時，最小答應間隔為0.25m 。



　　2、電纜與熱力管道挨近或穿插時，如有隔熱辦法，平行和穿插的最小間隔分別為0.5m 和0.25m 。



　　3、電纜與鐵路或路途穿插時應穿管維護，維護管應伸出軌跡或路面2m 以外。



　　4、電纜與建筑物根底的間隔，應能確保電纜埋設在建筑物散水以外；電纜引進建筑物時應穿管維護，維護管亦應超出建筑物散水以外。



　　5、直接埋在地下的電纜與一般接地設備的接地之間應相距0.25~0.5m；直接埋在地下的電纜埋設深度，一般不該小于0.7m ，并應埋在凍土層下。
